Pramet høyfreser 80A09R-SMOSN11-C for reversible kuttere
Pramet høyfreser 80A09R-SMOSN11-C for reversible kuttere
Pramet

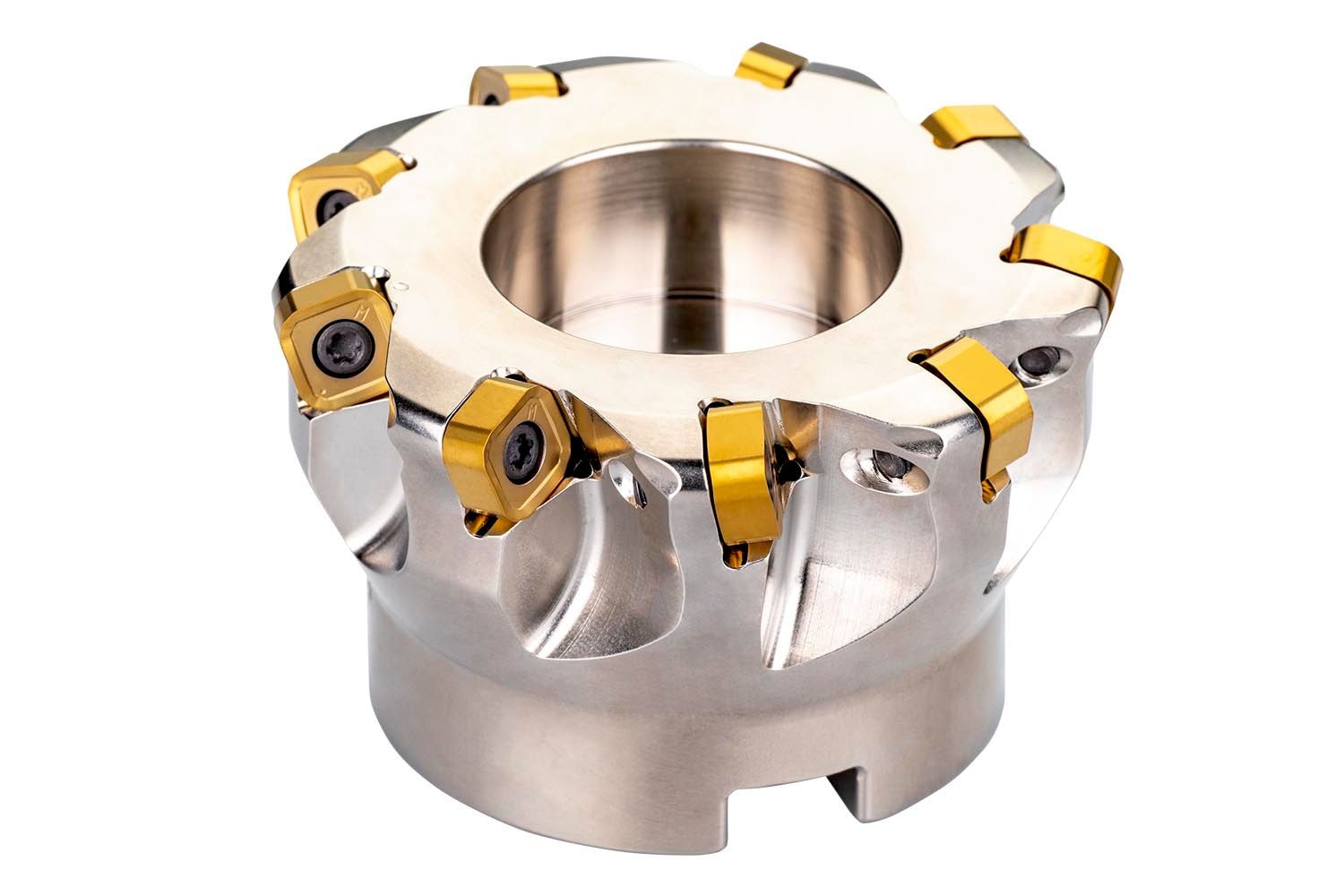

Pramet høyfreser 80A09R-SMOSN11-C for reversible kuttere

Høymatingsfres for vendeskjær.
9 249 kr

Dette produktet kan kun kjøpes i trinn på 1 enheter

På lager - Sendes innen 5-7 hverdager

Gratis frakt

  • 30 dager åpent kjøp
  • Vipps & hjemlevering
  • Ingen toll – alt inkludert

Produktspesifikasjon:

  • Type fresearbeid:
    Högmatningsfräsning, Planfräsning
  • Arbeidsmateriellgruppe:
    H - Herdede materialer, S - Varmebestandige legeringer, K - Støpejern, M - Rustfritt stål, P - Stål og støpt stål
  • Kjølehull:
    Ja
  • Innspenningskode:
    S - Skruvspänning
  • Rotasjonsretning:
    Høyre
  • Rotasjonshastighet, maks:
    11100 omdr/min
  • Koblingsdiameter:
    27 mm
  • Skjærediameter:
    66.1 mm
  • Skjærediameter, maks:
    80 mm
  • Skjærekantvinkel:
    18 °
  • Type skaft/feste:
    Dornfräs DIN 8030 A
  • Forsenkingsdiameter:
    38.1 mm
  • Kilspor-dybde:
    7 mm
  • Kilspor-bredde:
    12.4 mm
  • Funksjonell lengde:
    50 mm
  • Antall perifere skjæregger i inngrep:
    9 stk
  • Antall vendeskjær:
    9 stk
  • Artikkelnummer: 4000107174
  • Produsentnummer: 80A09R-SMOSN11-C
  • Varemerke: Pramet
  • Kategori: Indekserbare kuttere

Produktbeskrivelse

Høyfreser for vendeskjær med dobbel negativ geometri og gjennomgående kjølekanal.

Fresen bruker 9 stk. dobbelsidige SNGX 1104..-vendeskjær og har 18° angrepsvinkel. Med DIN 8030-C feste (27 mm), lengde 50 mm og differentialdelte skjær er den egnet for både plan- og kopierfresing samt ulike innmatingsstrategier.

Maksimalt inngrepsdjup er 1,7 mm.

Fordeler

  • Gjennomgående kjølekanal
  • Dobbel negativ geometri
  • Differentialdelte skjær
  • Støtter planfresing, kopierfresing, ramping, spiralfresing, dykkfresing og progressiv dykkfresing

Tekniske data

  • Skaft: Dornfres DIN 8030 A
  • Skjærretning: Høyre
  • Inspenningskode (MTP): S - Skruvfeste
  • Kjøling (CSP): 1
  • Verktøydesign: SSN11
  • Vendeskjærtype: SNGX 1104..
  • Skjærdiameter - millimeter (DC): 66.1
  • Maksimal skjærdiameter - millimeter (DCX): 80
  • Koblingsdiameter - millimeter (DCON MS): 27

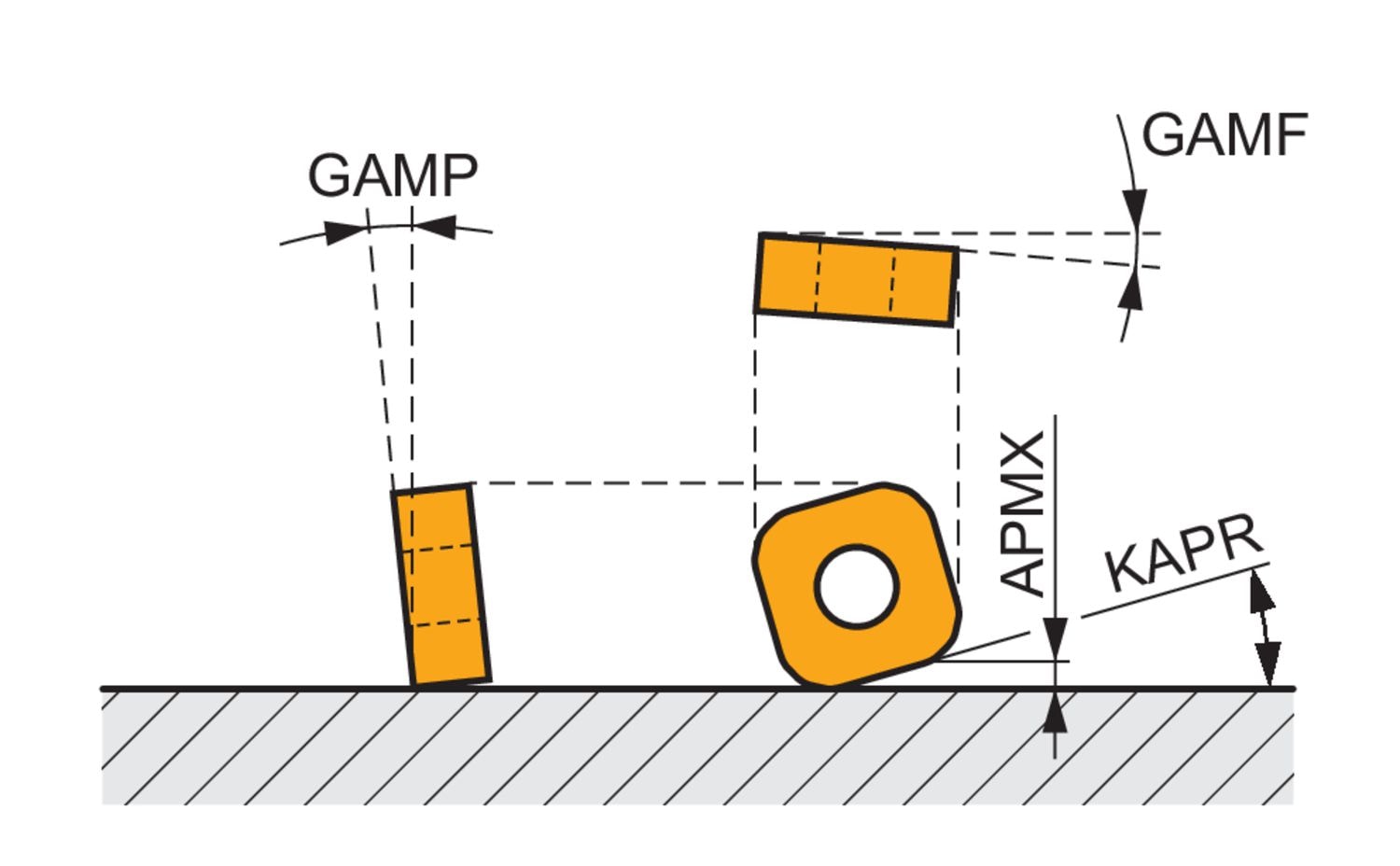

  • Verktøyets skjæreeggvinkel (KAPR): 18
  • Funksjonell lengde - millimeter (LF): 50
  • Forsenkingsdiameter - millimeter (DCCB): 38.1
  • Notspor-dybde - millimeter (KWD): 7
  • Notspor-bredde - millimeter (KWW): 12.4
  • Antall perifere skjæregger i inngrep (ZEFP): 9
  • Antall vendeskjær (NOI): 9
  • Aksiell sponvinkel (GAMP): -10
  • Radiell sponvinkel (GAMF): -10
  • Differentialdelte skjær (CPDF): 1
  • Maks. rotasjonshastighet (RPMX): 11100

Bruksområde

Brukes primært til bearbeiding av P (stål og støpestål), M (rustfritt stål), K (støpejern), S (varmstyrke legeringer/superlegeringer) og H (herdede materialer over 45 HRC).
