Pramet Dreiebenkholder ISO D C5-DTJNL-35060-16 med polygonal spennanordning

Utvendig dreieholder med polygonal spennanordning i ISO D-system for stabil og presis oppspenning.

Holderen har dobbel oppspenning for trekantet negativt vendeskjær (TN.. 1604..) med innskrevet diameter 9.525 mm og tykkelse 4.76 mm. Venstreutførelse med 93° sidekuttevinkel og forskjøvet skaft iht. ISO 26623 i størrelse C5.

Utformet med 35 mm funksjonell bredde og 60 mm utstikk for konusdreiing, kopierdreiing i én eller flere retninger samt endesvarving med eller uten skulder.

Fordeler

• Stabil oppspenning med polygonkobling (ISO 26623)
• Dobbel oppspenning for sikkert feste av vendeskjær
• Venstreutførelse med 93° sidekuttevinkel for kontrollert bearbeiding
• Egnet for konusdreiing, kopierdreiing og endesvarving

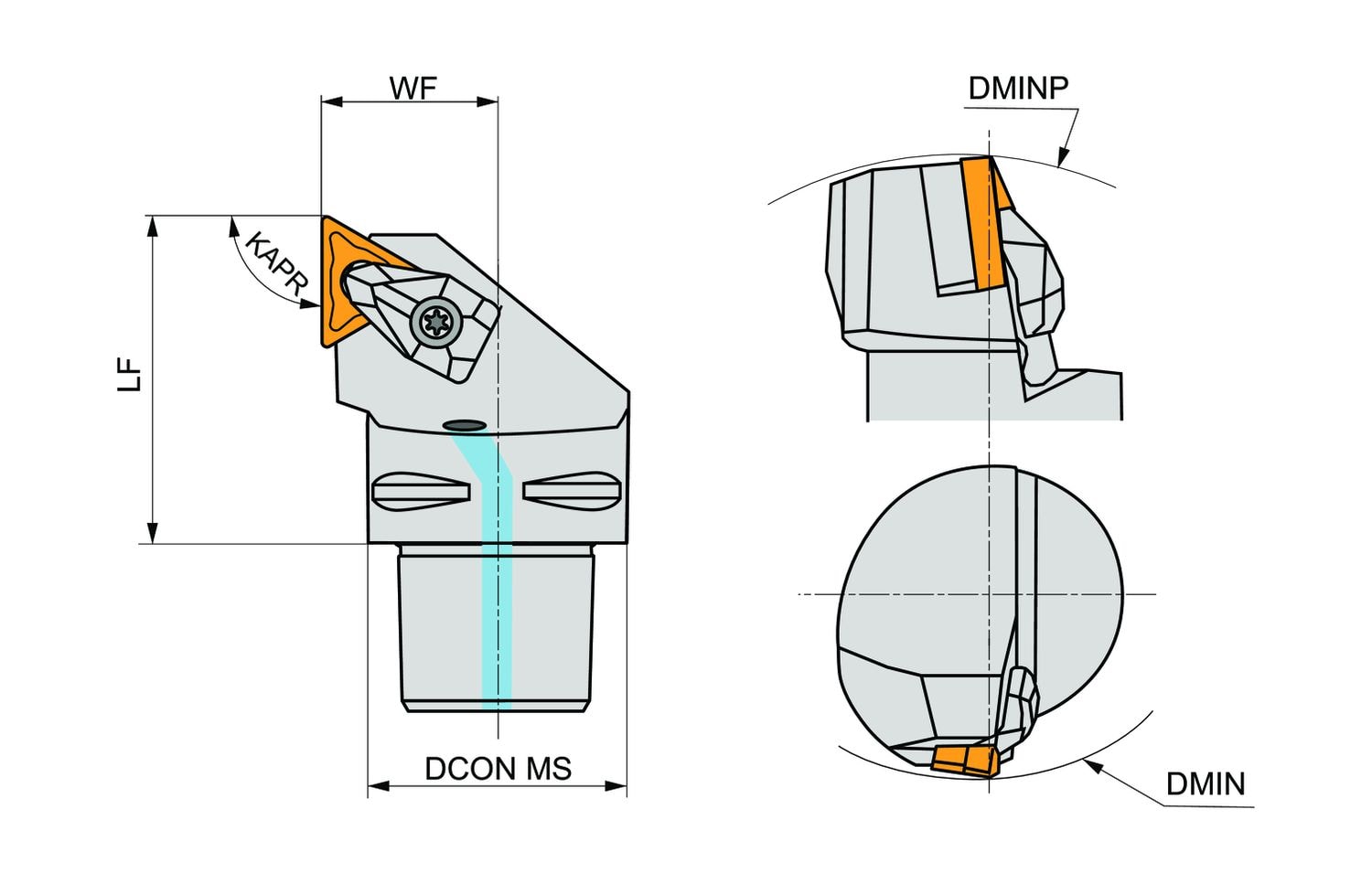

Tekniske data

• Fresretning: Venstre
• Inspenningskode (MTP): System D
• Kjøling (CSP): 1
• Vendeskjærtype: TN.. 1604..
• Koblingsdiameter - millimeter (DCON MS): 50
• Verktøyets skjæreggvinkel (KAPR): 93
• Funksjonell lengde - millimeter (LF): 60
• Helningsvinkel (LAMS): -6
• Funksjonell bredde - millimeter (WF): 35
• Ortogonal sponvinkel (GAMO): -6
• Minste hulldiameter (vinkelrett) - milímetro (DMINP): 165
• Minste hulldiameter - millimeter (DMIN): 110

Bruksområde

For konusdreiing, kopierdreiing i én eller flere retninger og endesvarving med eller uten skulder.
