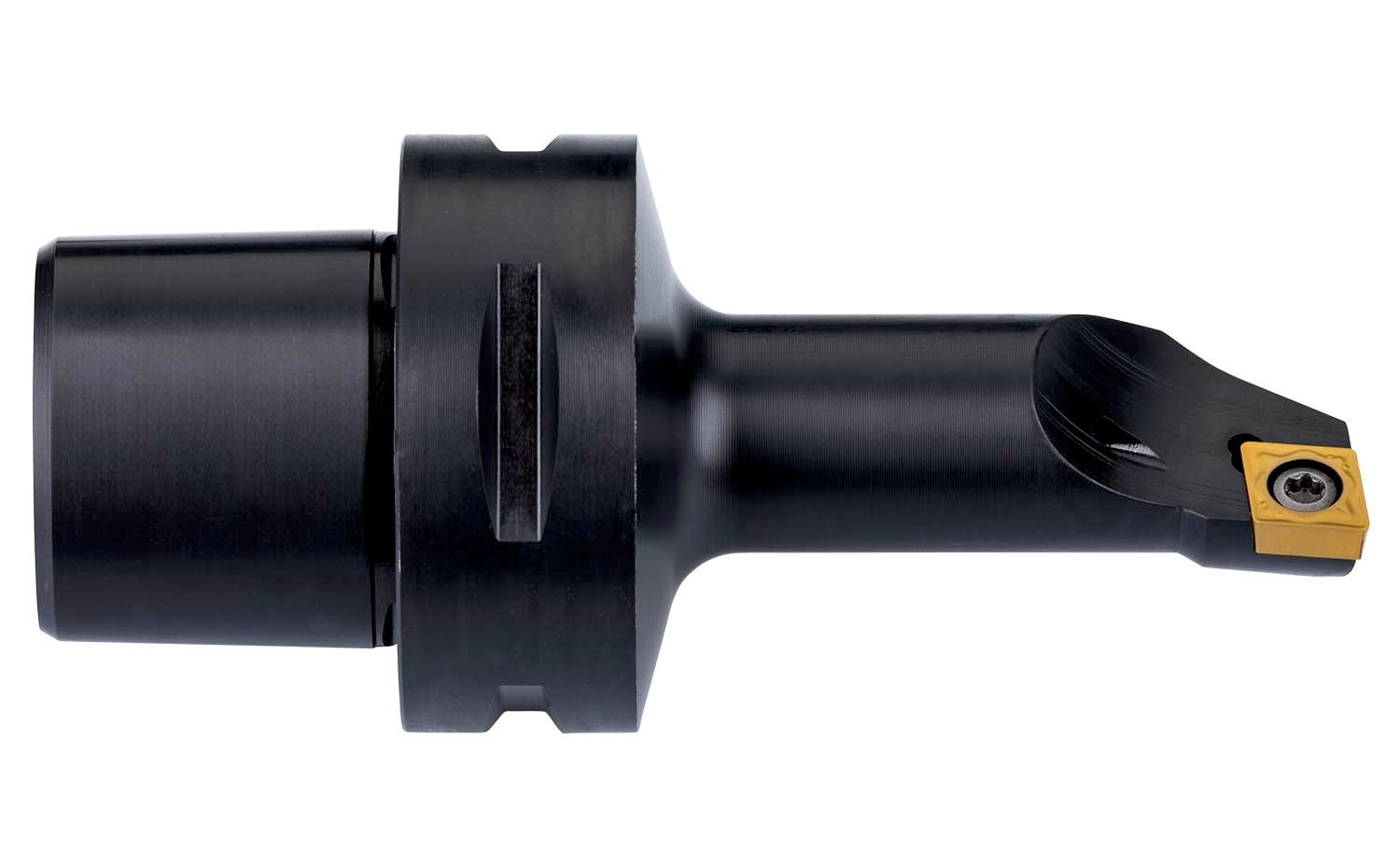

Pramet dreiebenkbom ISO D C5-SCLCL-13080-09 med polygonal klemmeanordning

Innvendig dreiebenkbom med polygonfeste i ISO S-utførelse. Utformet for stabil innvendig dreiing med skruklemme for vendeskjær.

Bom med skruklemme for 80° rombisk, positivt vendeskjær CC.. 09T3.. (innskrevet diameter 9.525 mm, tykkelse 3.97 mm). Venstreutførelse med 95° innstillingsvinkel og forskjøvet skaft etter ISO 26623, størrelse C5.

Egnet for innvendig konesnuing og innvendig langdreiing, med eller uten skulder. Funksjonell bredde 13 mm og utstikk 80 mm.

Fordeler

• Polygonfeste etter ISO 26623 (C5) for sikker innspenning
• Skruklemme gir stabilt feste av CC.. 09T3..-vendeskjær
• Venstreutførelse med 95° innstillingsvinkel for innvendig dreiing
• Kan brukes til innvendig konesnuing og langdreiing, med eller uten skulder

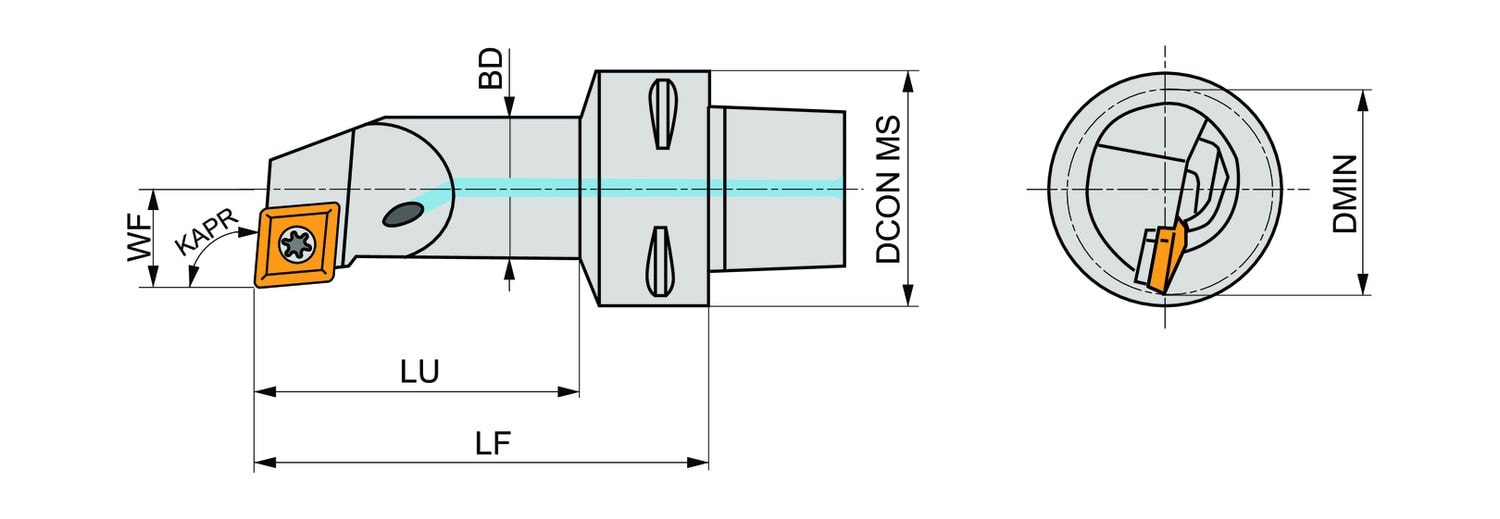

Tekniske data

• Frese-/skjæreretning: Venstre
• Inspenningskode (MTP): S - Skruspennning
• Kjøling (CSP): 1
• Vendeskjærtype: CC.. 09T3..
• Koplingsdiameter - millimeter (DCON MS): 50
• Brukbar lengde (maks. anbefalt) - millimeter (LU): 56
• Verktøyets skjæreggvinkel (KAPR): 95
• Funksjonell lengde - millimeter (LF): 80
• Helningsvinkel (LAMS): -5.8
• Diameter verktøykropp - desimaltomme (BD): 0.787
• Diameter verktøykropp - millimeter (BD): 20
• Funksjonell bredde - millimeter (WF): 13
• Ortogonal sponvinkel (GAMO): 0
• Minste hulldiameter - millimeter (DMIN): 25

Bruksområde

For innvendig konesnuing og innvendig langdreiing, med eller uten skulder.
