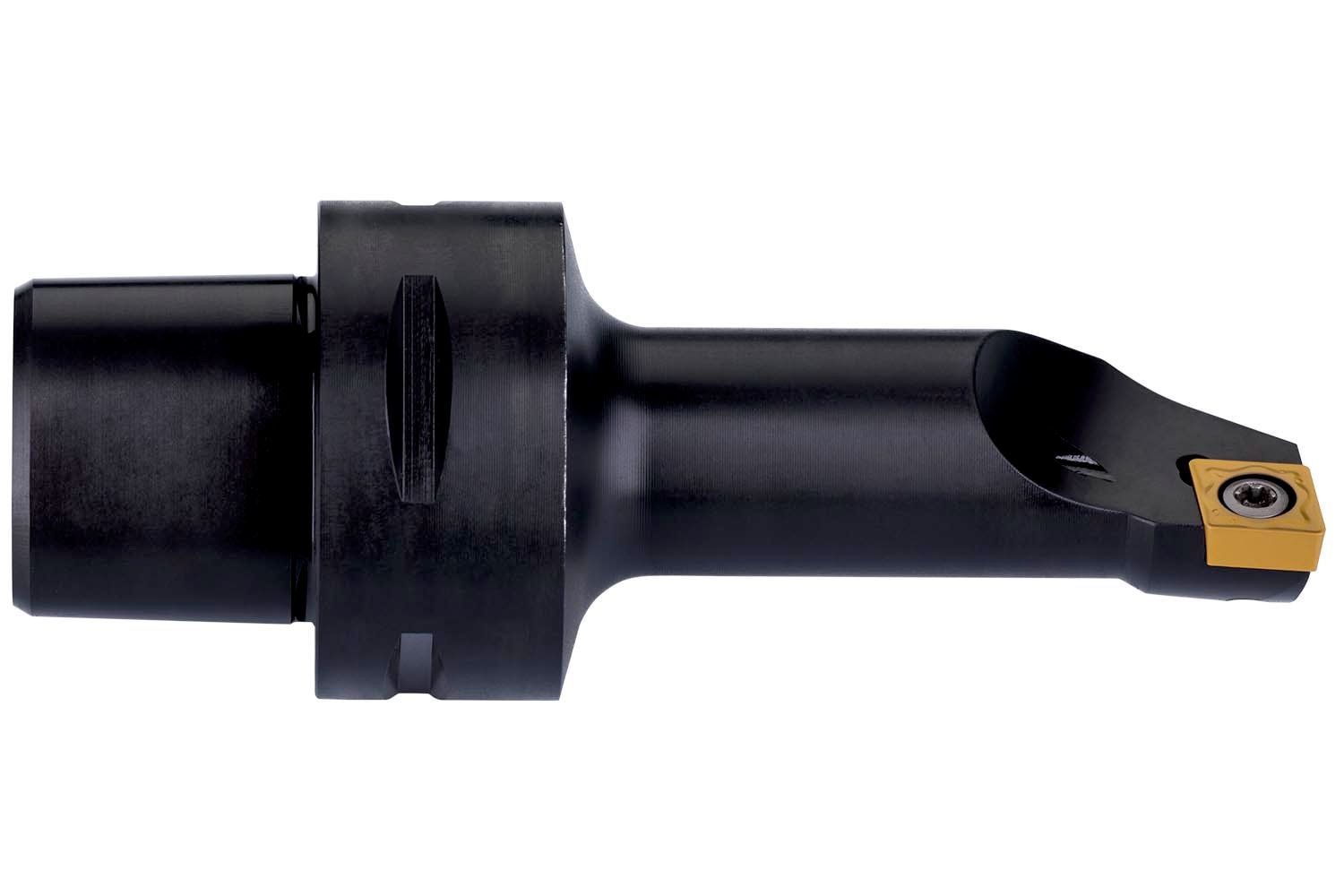

Pramet dreiebenkbom ISO D C4-SCLCL-13080-09 med polygonal klemmeanordning

Innvendig dreieholder med polygonal innspenning (ISO S) for stabil og presis bearbeiding.

Dreiebom med skruklemme for positivt 80° rombeformet vendeskjær CC.. 09T3.. (innskrevet diameter 9.525 mm, tykkelse 3.97 mm). Utført som venstre 95° sidekutting med forskjøvet skaft iht. ISO 26623 (polygon skaftkobling) i størrelse C4.

Verktøyet har 13 mm funksjonell bredde og 80 mm funksjonell lengde, og er oppgitt for innvendig konusdreing og innvendig lengdedreing med eller uten skuldre.

Fordeler

• Stabil polygonal innspenning iht. ISO 26623 (C4)
• Skruklemme for sikker fastspenning av vendeskjær
• Tilpasset CC.. 09T3.. vendeskjær (positiv 80° rombe)
• Venstreutførelse med 95° sidekutting

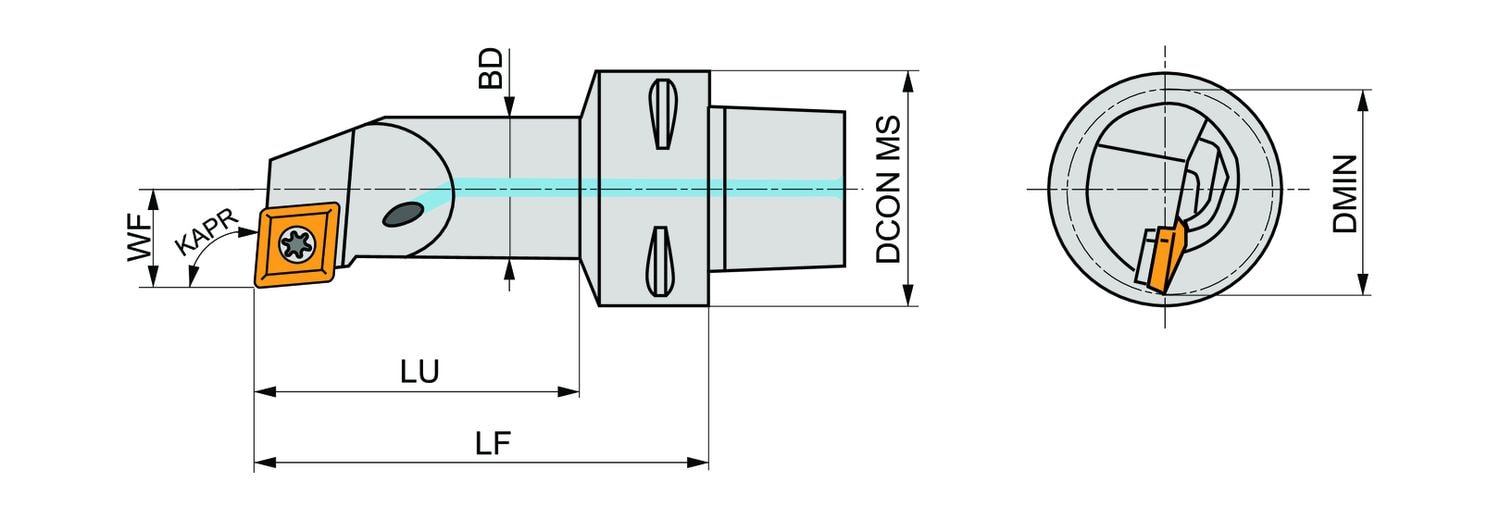

Tekniske data

• Frese-/bearbeidingsretning: Venstre
• Innspenningskode (MTP): S - skruespenning
• Kjøling (CSP): 1
• Vendeskjærtype: CC.. 09T3..
• Koblingsdiameter - millimeter (DCON MS): 40
• Brukbar lengde (maks. anbefalt) - millimeter (LU): 57
• Verktøyets skjæreeggsvinkel (KAPR): 95
• Funksjonell lengde - millimeter (LF): 80
• Helningsvinkel (LAMS): -5.8
• Diameter verktøykropp - desimaltomme (BD): 0.787
• Diameter verktøykropp - millimeter (BD): 20
• Funksjonell bredde - millimeter (WF): 13
• Ortogonal spånvinkel (GAMO): 0
• Minste hulldiameter - millimeter (DMIN): 25

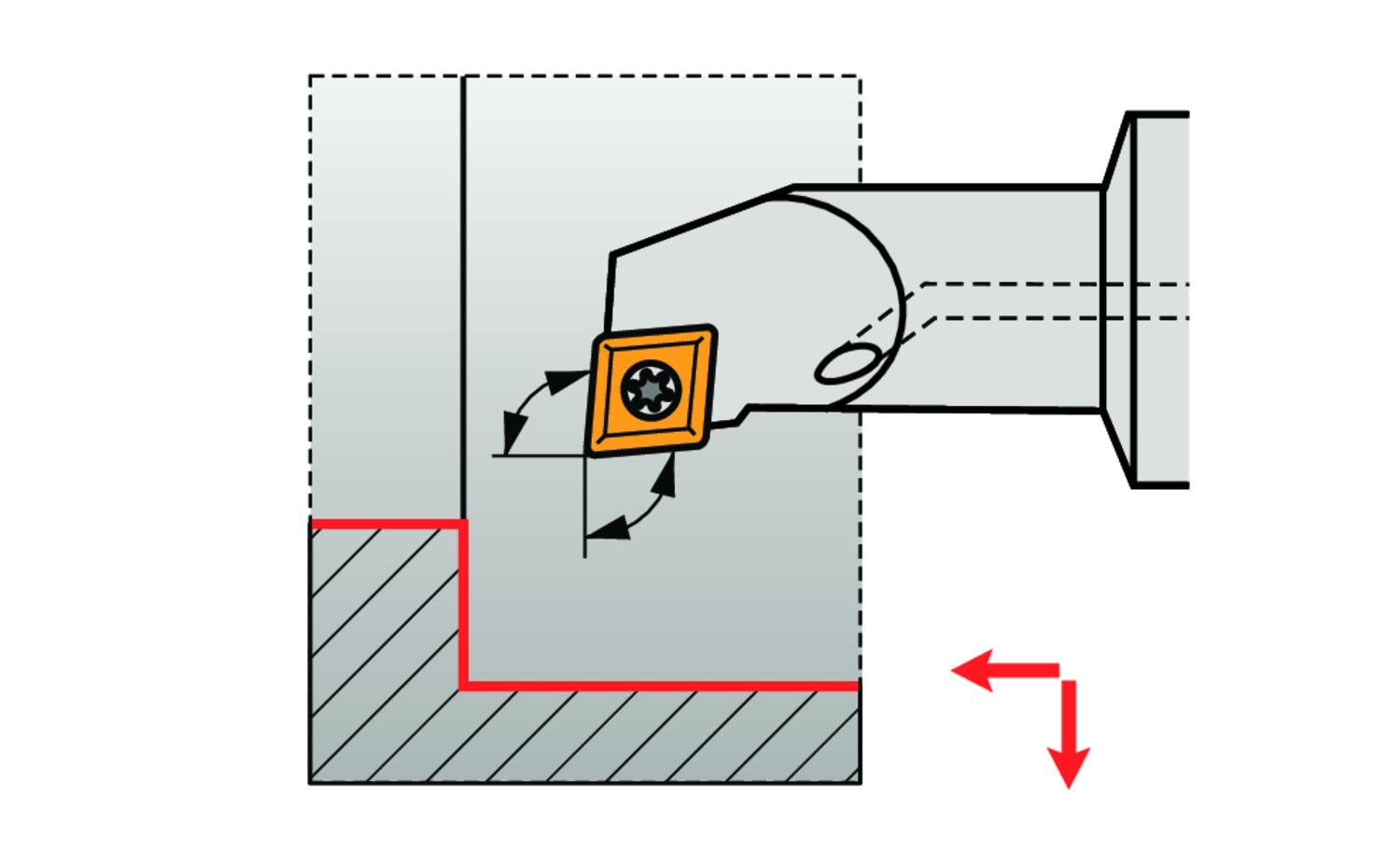

Bruksområde

For innvendig konusdreing og innvendig lengdedreing, med eller uten skuldre.
